CABO DE AÇO INOX: ESPECIFICAÇÕES TÉCNICAS E DIMENSIONAMENTO INDUSTRIAL

O cabo de aço inox representa o elemento de tração ideal para operações que exigem máxima segurança mecânica sob a ação de agentes químicos severos, umidade constante ou variações térmicas. Diferente das opções em aço carbono comum, a composição metalúrgica das ligas inoxidáveis impede que a oxidação comprometa as pernas e a alma do cabo, evitando rupturas repentinas durante as operações.

Na Cabema Cabos de Aço, unimos nossa trajetória iniciada em 1998 com a experiência prática de profissionais que somam mais de 20 anos de atuação no segmento de movimentação de cargas. Sediada na Grande São Paulo e estruturada para atender indústrias em todo o território nacional, nossa empresa fornece soluções customizadas e assessoria técnica para que o seu projeto opere em total conformidade com as exigências de segurança do mercado.

O QUE É O CABO DE AÇO EM INOX E QUAL A NORMA TÉCNICA QUE REGE SUA FABRICAÇÃO?

O cabo de aço é um cabo de tração de alta performance fabricado a partir do trançamento de arames de aço inoxidável austenítico em torno de um núcleo central (alma). Esse produto é amplamente utilizado em sistemas dinâmicos e estáticos onde a corrosão inviabiliza o uso de metais polidos ou galvanizados.

No cenário nacional, a fabricação, as dimensões e os ensaios de tração desse material devem seguir rigorosamente os parâmetros estabelecidos pela norma ABNT NBR ISO 2408 (que unificou os requisitos para cabos de uso geral). Essa regulamentação promove:

• Rastreabilidade do Material: Todo lote de cabos deve possuir relatórios de ensaios de tração que atestem a carga de ruptura correspondente
• Composição Química Estável: Teor mínimo de cromo e níquel que atenda aos padrões internacionais de pureza das ligas
• Tolerância de Diâmetro: Variações dimensionais rigorosamente controladas para evitar desgaste precoce quando em contato com polias

CAPACIDADE DE CARGA E PESO: ESPECIFICAÇÕES DOS DIÂMETROS MAIS COMUNS

Para dimensionar corretamente o seu projeto sem abrir mão da segurança operacional, é essencial conhecer a relação de carga de ruptura mínima e peso próprio do cabo. Abaixo, detalhamos as especificações técnicas para o cabo inoxidável com alma de aço (AA) e construção 6x19:

• Cabo de 1/16" (1,6 mm): Apresenta peso aproximado de 0,011 kg por metro e uma força de ruptura mínima de 170 kgf. Recomendado para pequenos dispositivos e sistemas leves de sinalização
• Cabo de 1/8" (3,2 mm): Apresenta peso aproximado de 0,042 kg por metro e uma força de ruptura mínima de 680 kgf. Indicado para estais decorativos e pequenos guinchos manuais

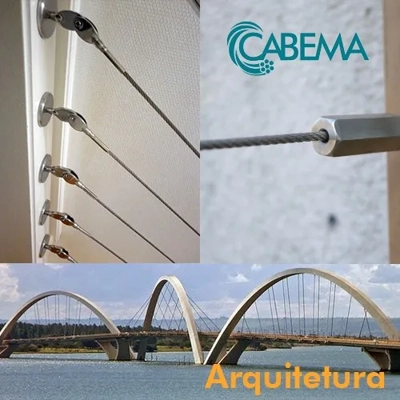

• Cabo de 3/16" (4,8 mm): Apresenta peso aproximado de 0,095 kg por metro e uma força de ruptura mínima de 1.500 kgf. Muito utilizado em corrimãos, guarda-mancebos e linhas de vida de menor porte
• Cabo de 1/4" (6,4 mm): Apresenta peso aproximado de 0,170 kg por metro e uma força de ruptura mínima de 2.600 kgf. Ponto de partida comum para elevação de cargas leves e sistemas de segurança predial
• Cabo de 5/16" (8,0 mm): Apresenta peso aproximado de 0,260 kg por metro e uma força de ruptura mínima de 4.100 kgf. Indicado para ambientes fabris e elevação de maquinários industriais de médio porte
• Cabo de 3/8" (9,5 mm): Apresenta peso aproximado de 0,370 kg por metro e uma força de ruptura mínima de 5.800 kgf. Recomendado para operações pesadas em portos, minerações e indústrias químicas

Nota de Segurança: A carga de trabalho real aplicada ao cabo nunca deve equivaler à carga de ruptura nominal. Aplica-se um fator de segurança de no mínimo 5:1 para cargas gerais e de até 10:1 para movimentação de pessoas.

AISI 304 OU AISI 316: COMO SELECIONAR A LIGA CERTA PARA O SEU AMBIENTE?

A escolha entre o aço inoxidável AISI 304 e o AISI 316 determina diretamente o tempo de vida útil do cabo de tração. O dimensionamento incorreto da liga metálica acelera a fadiga química e pode resultar em falhas catastróficas em sua linha operacional.

As características técnicas e indicações de aplicação para cada especificação de liga metálica são:

• Cabo de Aço AISI 304: Apresenta resistência excelente contra a corrosão em contato com água doce, umidade atmosférica tradicional e soluções de lavagem industriais leves. É o padrão utilizado em indústrias de alimentos, cosméticos, equipamentos médicos e linhas de vida industriais terrestres

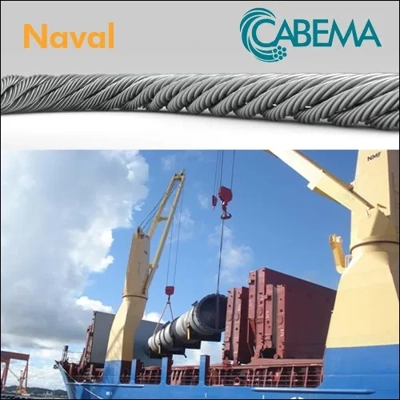

• Cabo de Aço AISI 316: Contém molibdênio em sua composição química. Esse elemento adiciona uma camada de proteção que impede a formação de pites (perfurações microscópicas na superfície do metal) gerados por cloretos, tornando esta liga essencial para ambientes marinhos, navios, portos, indústrias químicas e saneamento básico

COMO AS CONSTRUÇÕES 6X7, 6X19 E 6X25 INFLUENCIAM NA FLEXIBILIDADE DO CABO?

A construção do cabo é definida pelo número de pernas externas e a quantidade de arames que compõem cada perna. Quanto mais arames o cabo possuir, mais flexível ele se torna; quanto menos arames, maior é sua resistência física ao desgaste por abrasão direta.

As principais configurações mecânicas utilizadas na indústria nacional são:

• Construção 6x7 (Pouca Flexibilidade): Constituído por 6 pernas com 7 arames cada. Apresenta arames externos de maior espessura, o que o torna ideal para suportar atrito contínuo. Indicado para estais de antenas, tirantes estruturais e sistemas de tensionamento estáticos
• Construção 6x19 (Flexibilidade Média): Constituído por 6 pernas com 19 arames cada. É o modelo de cabo mais versátil e utilizado na movimentação de cargas, operando com excelência em polias, talhas e guinchos industriais
• Construção 6x25 (Alta Flexibilidade): Constituído por 6 pernas com 25 arames cada. Desenvolvido para suportar dobramentos repetitivos sob estresse mecânico pesado, operando perfeitamente em polias menores e sistemas dinâmicos complexos

COMO MEDIR O DIÂMETRO REAL DO CABO DE AÇO COM PRECISÃO?

A medição incorreta do diâmetro nominal do cabo pode levar à compra de componentes incompatíveis com os canais de polias já instalados, acelerando o desgaste de todo o sistema. A medição oficial deve ser feita obrigatoriamente com o auxílio de um paquímetro calibrado.

Para realizar a medição de forma correta e sem erros, adote os seguintes procedimentos:

• Apoie os bicos de medição do paquímetro sobre as coroas opostas do cabo de aço (as partes mais salientes de pernas diametralmente opostas). A leitura correta deve registrar sempre o diâmetro do círculo circunscrito que envolve o cabo de aço
• Não posicione as hastes de medição nos vales ou canais formados entre as pernas do cabo, pois isso gera uma leitura subdimensionada e incorreta do diâmetro real
• Tire a média aritmética de duas medições realizadas em pontos distintos do cabo de aço inox, mantendo uma distância de pelo menos 1 metro entre as leituras

ENTRE EM CONTATO COM NOSSOS ESPECIALISTAS TÉCNICOS!

A escolha e o dimensionamento correto de um sistema de elevação de cargas é uma decisão de engenharia que envolve a segurança operacional de toda a sua equipe. A equipe especializada da Cabema Cabos de Aço está pronta para analisar os parâmetros do seu projeto ou desenho técnico e indicar a liga metálica, construção e acessórios ideais para a sua planta fabril.

Fale diretamente com os nossos analistas para tirar dúvidas técnicas sobre cargas de ruptura e prazos de entrega para o seu estado!

DÚVIDAS TÉCNICAS SOBRE CABO DE AÇO INOX

Por que o cabo de aço inox apresenta magnetismo ao aproximar um ímã se ele é inoxidável?

Essa é uma dúvida muito recorrente no recebimento de materiais por compradores industriais. O aço inoxidável da série 300 (austenítico) é isento de magnetismo em seu estado original recozido. No entanto, o processo industrial de trefilação a frio (passar o arame sob alta pressão mecânica para reduzir o diâmetro) transforma parte da estrutura interna do metal de austenita para martensita induzida por deformação. Essa alteração física confere propriedades magnéticas ao cabo de aço inox. Isso é perfeitamente normal e não compromete a resistência do material contra a oxidação.

O que é um cabo de aço inox "pré-formado" e por que isso importa na compra?

A pré-formação é uma etapa do processo de fabricação onde as pernas do cabo e os arames individuais recebem uma curvatura helicoidal exata antes de serem agrupados em torno da alma. Isso importa muito para a sua operação porque um cabo pré-formado não sofre com tensões internas.

Ao cortá-lo, as pontas não se abrem ou desfiam, facilitando o manuseio, a instalação de terminais e sapatilhas, e distribuindo a carga de trabalho de forma equilibrada entre todas as pernas do cabo.

Como evitar a oxidação localizada (corrosão galvânica) ao instalar o cabo de aço inox?

A corrosão galvânica ocorre quando dois metais com potenciais elétricos diferentes (como o aço inoxidável e o aço carbono galvanizado) entram em contato direto na presença de umidade atmosférica (eletrólito). O metal menos nobre (aço carbono) sofre desgaste acelerado. Para manter a segurança da instalação, utilize sempre manilhas, sapatilhas, esticadores e clipes que também sejam fabricados na mesma especificação de liga inoxidável. Caso isso não seja possível, utilize isoladores poliméricos para evitar o contato metal-metal direto.
